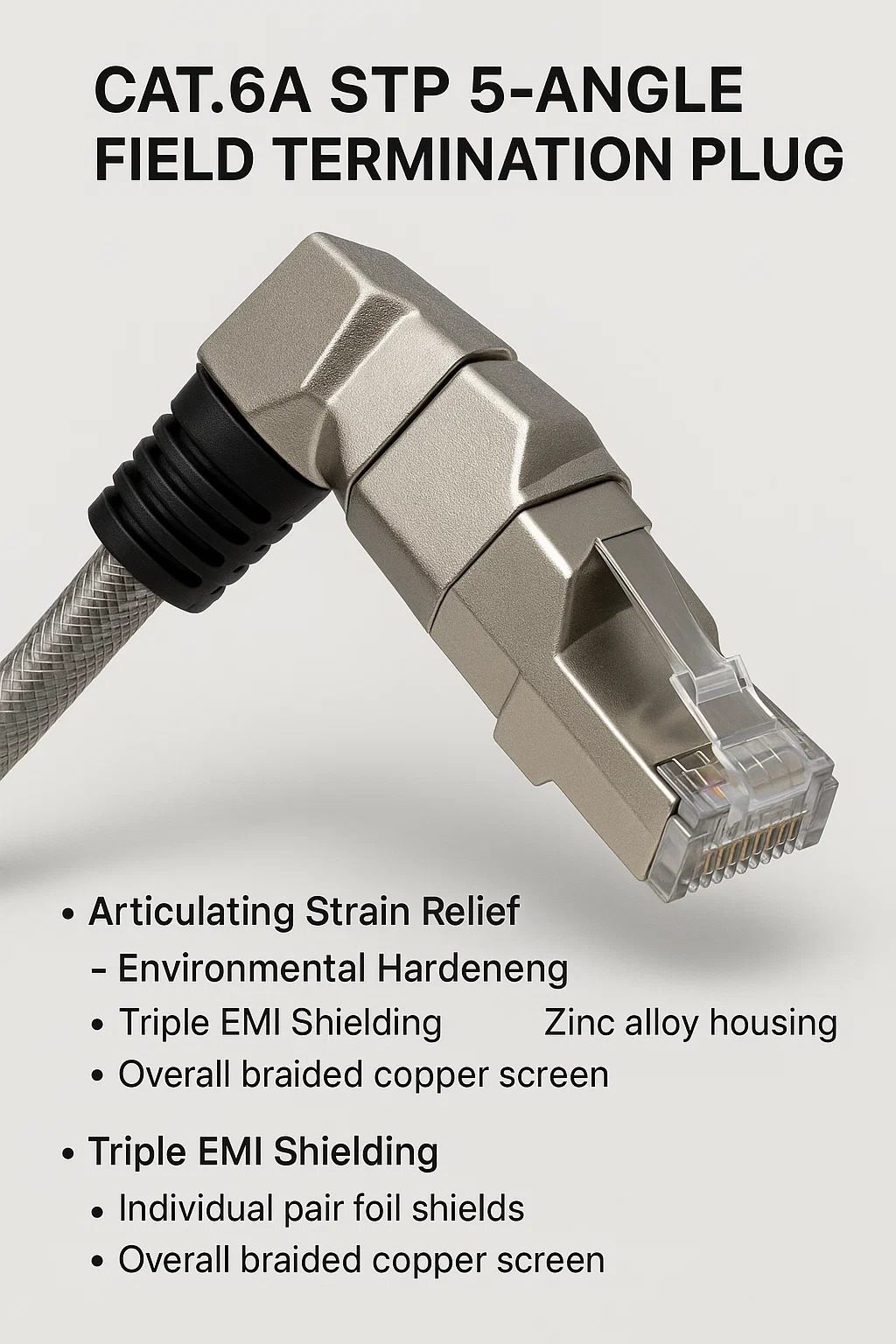

Cat.6A STP 5 قابس إنهاء المجال الزاوية

1. الغرض الأساسي من التصميم
تحسين المساحة: يتميز بجسم بزاوية 45 درجة مع إمكانية تعديل 5 أوضاع (±30 درجة رأسيًا، ±15 درجة أفقيًا) لتوجيه الكابلات في المساحات الضيقة (على سبيل المثال، رفوف الخادم، وخزائن التحكم).
حماية EMI الثلاثية: تجمع بين:
دروع رقائق معدنية فردية
شاشة نحاسية مضفرة بشكل عام
غلاف من سبائك الزنك يمنع التداخل من المحركات/VFDs في البيئات الصناعية.

2. الابتكارات الهيكلية
توضيح تخفيف الضغط:
يمتص الطوق المحوري الاهتزاز/الضغط المرن (على سبيل المثال، الأذرع الآلية، AGVs).
التصلب البيئي:
الأختام ذات تصنيف IP68 (قفل ملولب لجوانات السيليكون) تقاوم دخول الماء/الغبار.
جهات الاتصال عالية الخدمة:
دبابيس مطلية بالذهب مقاس 50 ميكرومتر تتحمل 100000 دورة تزاوج و90 وات PoE دون حدوث قوس.

3. إنهاء سير العمل
إعداد الدرع:
قم بطي الجديلة الشاملة فوق سترة الكابل؛ المشبك تحت الطويق المعدني.
تقليم رقائق الزوج لفضح 3 مم؛ إنهاء إلى علامات التأريض.
التعامل مع الأسلاك:
الحفاظ على < 8 مم غير ملتوية؛ أدخل في فتحات IDC ذات المفاتيح (معيار T568B).
قفل الزاوية:
ضبط الاتجاه؛ طوق عزم الدوران إلى 0.6 نيوتن متر لضغط الختم.

4. التطبيقات الرئيسية
الروبوتات: إدارة الكابلات في الأذرع المفصلية (التوافق مع ISO 9409).
الآلات المتنقلة: عمليات النشر ذات الاهتزازات الثقيلة (القطارات وأجهزة شحن الرافعات الشوكية).
البيئات القاسية: تجهيز الأغذية (تصنيف الغسيل)، المصانع الكيماوية.

5. المزايا مقابل المقابس المستقيمة

6. قواعد التثبيت الهامة
ربط الدرع: تحقق من المقاومة .10.1Ω بين غلاف القابس وشاشة الكابل.
نصف قطر الانحناء: حافظ على قطر الكابل ≥4× بعد ضبط الزاوية.
متطلبات الأداة: استخدم أداة مثقبة منخفضة المستوى للوصول بزاوية.

7. مؤشرات الفشل
إعادة ضبط PoE: اتصال ضعيف بالدبوس أو فشل في تأريض الدرع.
قطرات السرعة: أزواج غير ملتوية > 10 مم أو تسرب EMI.
ارتفاع درجة الحرارة: دبابيس مثقلة (تتجاوز 90 واط PoE).

8. القيود
توافق الكابل: يتطلب Cat.6A STP (S/FTP أو F/UTP).
عمق المنفذ: قد لا يتناسب مع المقابس الضحلة (تحقق من مواصفات الجهاز).
التكلفة: 2-3× علاوة على المقابس القياسية.
