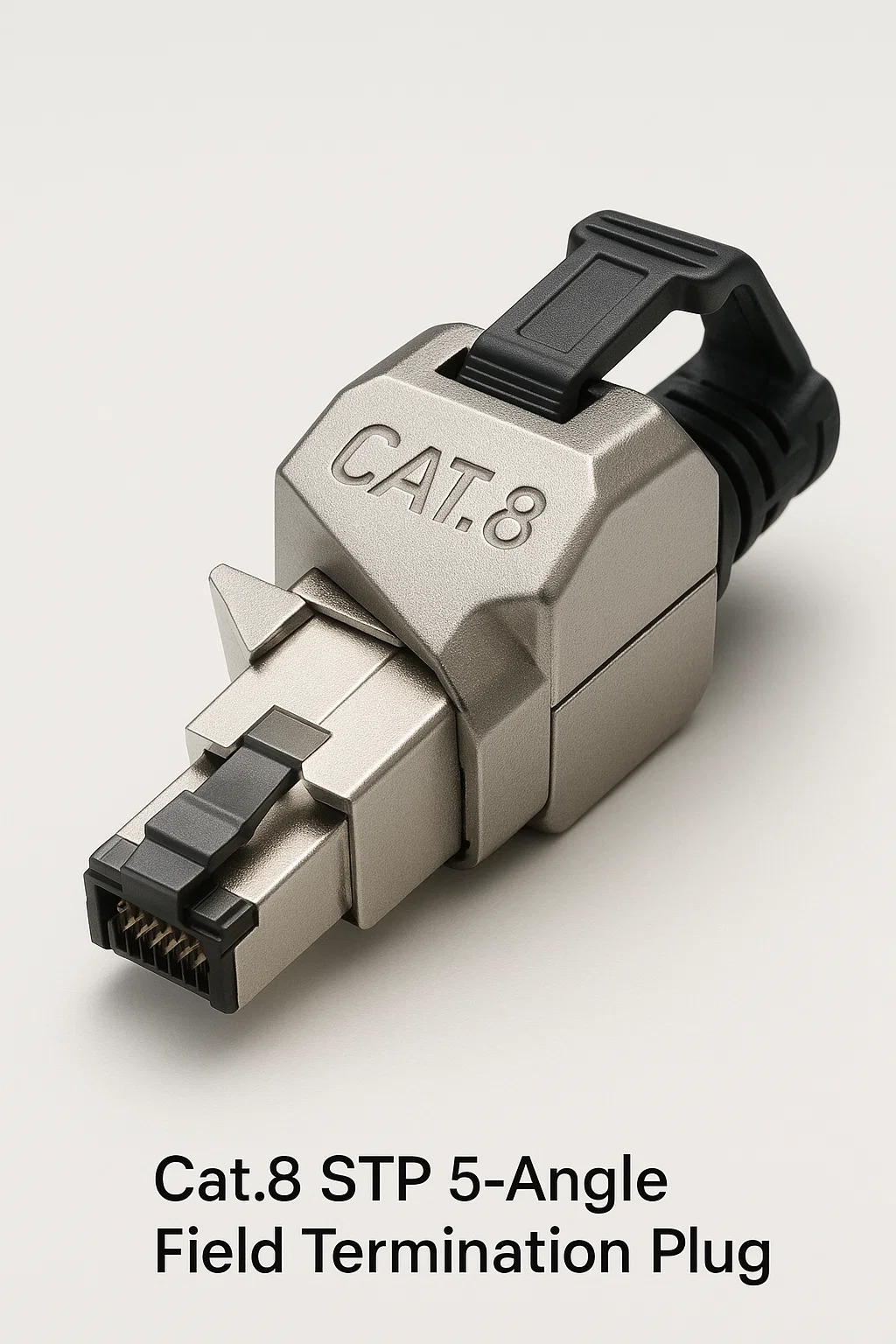

CAT.8 STP 5-زاوية قابس الحقل

1. غرض التصميم الأساسي
تحسين المساحة: 45 درجة من مسارات جسم المكونات بزاوية بزاوية ، وتجنب الانسداد في عمليات التثبيت الضيق (على سبيل المثال ، المنافذ الخلفية على رف الخادم).
التدريع عالي الكثافة: يجمع بين التدريع STP ثنائية الطبقة (جديلة الزوج الفردية الشاملة) مع الاتصالات الأرضية الزاوية للحفاظ على الدفاع عن EMI.

2. الميزات الهيكلية
دقة الزاوية إدراج
يدور الإدراج المعدني مسارات الإشارة 45 درجة داخليًا ، مع الحفاظ على المقاومة دون الانحناءات الحادة.
تعزيز الإرهاق السلالة
Clamp المحوري يؤمن الكبل مع السماح لـ ± 30 ° تعديل الاتجاه بعد التثبيت.
قذيفة صناعية
يسكن سبيكة الزنك مع IP67 SEAL (اختياري) التأثير والغبار والرطوبة.

3. عملية الإنهاء
تحضير الدرع
قشر مرة أخرى بشكل عام جديلة ، تقليم رقائق الزوج لفضح 3 مم للاتصال مع حلقات تأريض المكونات.
معالجة الموصل
أدخل الأسلاك في فتحات IDC مفهومة مع <0.3 مم untwist - فشل الاختلال في ضبط 40 جيجابت في الثانية.
تسلسل التأريض
شلالات زوج آمنة للمحطات الداخلية.
طي جديلة الإجمالية على طوق التأريض.
غطاء درع المفاجئة لتغطية 360 درجة.

4. سيناريوهات النشر
مراكز البيانات: مفاتيح أعلى من ذلك مع المنافذ المكدسة رأسياً.
الروبوتات: أذرع مفصلية تتطلب مرونة الكابل.
العسكرية/الفضاء: حاويات الاهتزاز الثقيلة مع قيود المساحة.

5. المزايا الحرجة
مقابل المقابس المستقيمة • يوفر مساحة جانبية 60 ٪ • يقلل عزم دوران الكابل في الموانئ
مقابل المحولات • يلغي نقاط اتصال إضافية • يحافظ على سلامة الإشارة لـ 2000 ميجا هرتز

6. تحذيرات التثبيت
الانحناء دائرة نصف قطرها السيطرة
الحفاظ على قطر الكابل ≥8x قبل/بعد التوصيل ؛ الانحناءات الحادة تحفز فقدان العودة.
التحقق من التأريض
استمرارية درع الاختبار (0.1Ω كحد أقصى) - تصميمات مصممة لزاوية المخاطر.
قيود الأداة
يتطلب أداة مثقوبة منخفضة للتخليص للوصول إلى جانب.

7. القيود
لا توجد إصلاحات حقل: تتطلب جهات الاتصال التالفة استبدال المكونات الكاملة.
توافق المنفذ: يفشل في مآخذ التعمق الضحلة (على سبيل المثال ، المفاتيح القديمة).
التكلفة: 3 × قسط على المقابس القياسية Cat.8.

8. ملاحظات الشركة المصنعة
العلامات التجارية المتخصصة: Siemon (360 ° Max) ، TE Connectivity (IQ45 الصناعي) ، Panduit (زاوية ملتوية).
تجنب الحيوانات المستنسخة العامة: تفتقر Knockoffs إلى الداخلية المتطابقة.
